IEEE 1394 là gì? Tìm hiểu về các chuẩn và phiên bản Firewire 1394

1. Chuẩn giao tiếp 1394 là gì?

IEEE 1394 là một chuẩn giao tiếp với băng thông cao do IEEE (Institute of Electrical and Electronic Engineers) công bố vào cuối năm 1995 (theo thứ tự công bố chuẩn thứ 1394 như một sự tình cờ hoặc là lý do để chuẩn này được đặt tên như vậy)

IEEE 1394 cũng còn được biết đến với tên khác như: FireWire (hãng Apple) i.LINK (hãng Sony) bởi bản thân IEEE 1394 không phải là một loại cổng, chúng chỉ là một chuẩn giao tiếp để các hãng phần cứng khác phát triển ra các cổng giao tiếp dựa trên chuẩn này nếu được chấp nhận rộng rãi.

2. Các phiên bản IEEE 1394:

Các chuẩn trước đây và 3 phiên bản công bố giờ đã hợp nhất thành chuẩn IEEE 1394-2008. Sau đây là các tính năng riêng được bổ sung vào trong từng giai đoạn phát triển của sản phẩm.

FireWire 400 (IEEE 1394-1995)
Phiên bản IEEE 1394-1995 đầu tiên là FireWire 400. Cổng giao tiếp này có thể truyền dữ liệu giữa các thiết bị với tốc độ 100Mbps, 200Mbps hay 400Mbps (thực tế là 98,304Mbps, 196,608Mbps và 393,216Mbps). Với các tốc độ truyền khác nhau, FireWire được gọi tương ứng là S100, S200 và S400.
Chiều dài của cáp cũng giới hạn trong khoảng cách 4,5m và có thể hỗ trợ đến 16 cáp kết nối theo mô hình "daisy chain" dùng các bộ lặp động; hub gắn ngoài hay hub gắn trong thường có mặt trong các thiết bị FireWire. Chuẩn S400 giới hạn chiều dài cáp tối đa là 72m. Đầu nối 6 chân thường thấy trên máy tính để bàn và có thể cung cấp nguồn cho các thiết bị khác.

FireWire cải tiến (IEEE 1394a-2000)
IEEE 1394a được công bố năm 2000 với các cải tiến và lọc lại các tính năng của phiên bản gốc. IEEE 1394a hỗ trợ thêm khả năng Bus đồng bộ, bus nhanh hơn, ghép nối các gói tin và chế độ tiết kiệm điện năng.

1394a cũng là chuẩn đầu nối 4 chân được Sony phát triển và được sử dụng rộng rãi trên các thiết bị như máy quay số, máy tính xách tay và một số thiết bị khác. Đầu nối 4 chân có khả năng tương thích với 6 chân nhưng nguồn cung cấp yếu hơn.

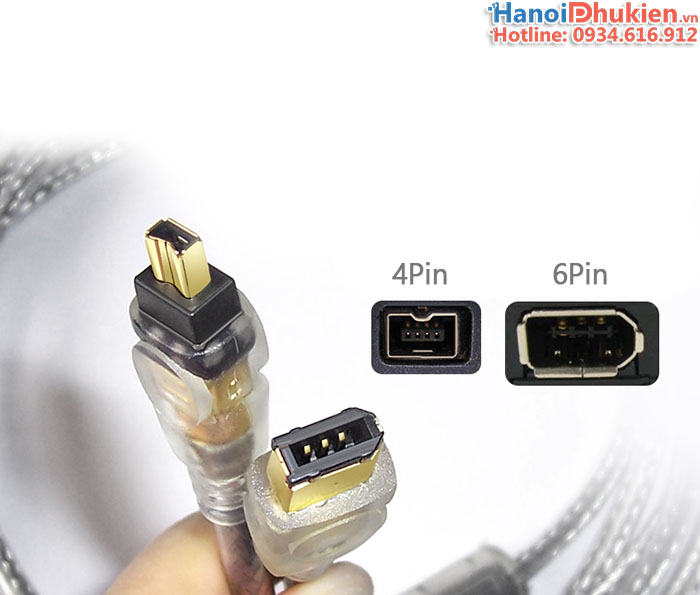

Cáp IEEE 1394 Firewire 4Pin sang 6Pin 1.5M-3M-5M-10M
Chuẩn 1394 4pin, chuẩn cải tiến 1394a (6pin)

FireWire 800 (IEEE 1394b-2002)
FireWire 800 (1394b) hay "S800 bilingual" cho phép truyền với tốc độ 786Mbps hay 432Mbps (tương đương 800Mbps) song công qua chế độ mã hóa mới (beta-mode). FireWire 800 có khả năng tương thích ngược với thiết bị có tốc độ chậm hơn như đầu nối 6 chân của FireWire 400. Tuy nhiên, chỉ chuẩn IEEE 1394a và IEEE 1394b là tương thích nhau còn đầu nối FireWire 800 (phiên bản beta) khác với đầu nối FireWire 400 thì không tương thích. Đặc tả kỹ thuật đầy đủ của IEEE 1394b hỗ trợ tốc độ lên đến 3200Mbps trên đầu nối beta hay cáp quang với chiều dài 100m.
Cáp IEEE 1394 Firewire 6Pin sang 9Pin 1.5M-3M-5M-10M

3. IEEE 1394 trong máy tính ngày nay

IEEE 1394 tích hợp
Ở các máy tính cá nhân phổ thông có giá thành thấp, chuẩn này chưa được đưa vào sử dụng bởi chúng làm tăng giá thành sản phẩm. Ở các hệ máy tính tầm trung và cao cấp chúng đã được tích hợp sẵn vào bo mạch chủ.
Nhiều bo mạch chủ bán rời cho các người dùng tự lắp ráp máy tính cũng được tích hợp các cổng IEEE 1394 ở dòng sản phẩm trung và cao cấp (đa số chúng có giá lớn hơn 100 USD ở thời điểm cuối năm 2007).
Một số bo mạch âm thanh thuộc dòng cao cấp cũng được tích hợp sẵn các cổng IEEE 1394, ví dụ các bo mạch âm thanh của Creative cao cấp thường tích hợp sẵn IEEE 1394.

Các bo mạch mở rộng cổng IEEE 1394
Cũng giống như các giao tiếp khác có nhu cầu sử dụng trên các máy tính cá nhân nhưng không được tích hợp sẵn, một số nhà sản xuất phần cứng đã sản xuất các bo mạch cung cấp các cổng I/O như IEEE 1394. Chúng thường được gắn vào các khe PCI trong máy tính. Không những phục vụ cho các máy tính cá nhân để bàn, nếu các máy tính xách tay chưa được tích hợp các sẵn cổng giao tiếp theo chuẩn IEEE 1394 thì có thể sử dụng các PCMCIA card để mở rộng ra các cổng theo chuẩn IEEE 1394.

4. Ứng dụng và phát triển
Do sự các thiết bị cần băng thông cao chưa phổ biến trong người tiêu dùng nên các cổng IEEE 1394 chưa được thôi thúc tích hợp sẵn trên tất cả các máy tính cá nhân. Đa số các thiết bị ngoại vi hiện nay chỉ khai thác đến bus USB như: ổ usb flash, bàn phím, chuột..., giao tiếp với các máy ảnh số do tốc độ truy cập dữ liệu còn chậm nên cũng chỉ sử dụng USB. Mặt khác USB 2.0 với băng thông 480 Mbps cũng đáp ứng khá tốt cho các thiết bị kể trên.
IEEE 1394 mới chỉ được khai thác ở các ứng dụng cần băng thông lớn, đặc biệt là (một số trong chúng vẫn chưa phổ biến với chuẩn này):
DV cameras: Hầu hết các DV camera (digital camera) ngày nay được tích hợp sẵn một cổng IEEE 1394 (nên IEEE 1394 còn quen được gọi là cổng DV hay DV port). Sự lựa chọn giao tiếp với chuẩn IEEE 1394 bởi chúng đáp ứng với băng thông cho video. Nhiều phần mềm, tiện ích kèm theo các DV camera này được phát triển trên nền chuẩn IEEE 1394 như: chuyển video từ DV cam sang PC, convert các định dạng video trực tiếp theo thời gian thực khi chuyển...
Các ổ đĩa cứng gắn ngoài và các thiết bị lưu trữ khác gắn ngoài khác yêu cầu băng thông cao, như: ổ đĩa quang (ổ CD, ổ DVD).
Các máy quét cao cấp với độ phân giải cao.
Kết nối các máy tính với nhau với băng thông cao.
Trong tương lai, khi mà nhiều thiết bị sử dụng các chuẩn IEEE 1394 thì chúng có thể thay thế các giao tiếp USB đang phổ biến hiện nay cũng như USB đã thay thế các cổng tuần tự và song song thế hệ trước nó.

Sưu tầm Internet (wiki, pcworld)
